轨道车升降平台怎么设计？具体参数参考图！

轨道车升降平台怎么设计？具体参数参考图！

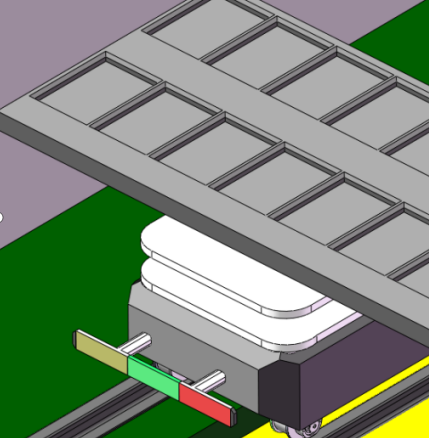

近日河南帕菲特轨道车升降平台技术员，收到客户需要制作能升降的功能，经过2天设计，参考图如下，仅供学习！

载荷长宽高：

长：4492宽：965高：500

托盘长宽高：

长：2200MM宽：900MM厚度：50MM

2.基本指标

机械设计：

1)载荷升降距离200mm，即载荷最低点500mm、最高点700mm、

3)载重：2500KG

4)轮距：600MM

5)升降高度：200MM

6)长度：1800MM

7)宽度：800MM

3.其他指标

机械设计：

l 按照程序控制和指令在轨道上行驶

l 两端限位，在车上安装激光测距仪，轨道顶部安装立板

l 轨道上工作交接点限位，车上装光电传感器，轨道上装侧板

l 两端在轨道上和车上安装防撞块

l 带刹车，拉轨道刹车（防我们主轨道叉车刹车）

l 车底部有绕线盘供电，地面供380V电源

l 防爆电机驱动

l 行驶距离20米

l 行驶速度：10米/分，可调速
